Метка: замена разъёма
Ремонт QUMO VEGA (8008W) — замена разъёма зарядки microUSB
Добрый день. Сегодня у нас в ремонте планшет бренда QUMO, модель устройства — Vega (8008W). Устройство поступило с дефектом — не заряжается, не включается. В результате диагностики было выявлено механическое повреждение разъёма зарядки. Для замены разъёма зарядки в этом устройства нужно его разобрать и извлечь материнскую плату. Разборка устройства — типовая, без нюансов и не представляет никакой сложности, раскрываем корпус и извлекаем материнскую плату. Рядом с разъёмом microUSB распаяны разъёмы наушников и разъём microUSB, при замене разъёма прикрываем их, что бы не допустить их повреждения от перегрева. После замены разъёма тестируем работу устройства, зарядка устройства работает корректно, когда устройство набрало несколько процентов зарядки проверяем включается ли устройство и работают ли основные функции. Все в порядке, дефекты устранены, устройство исправно. Ремонт Qumo Vega 8008W успешно завершен, устройство выдано довольному хозяину.
Ремонт Prestigio Grace R7 (PSP7501) — замена разъёма зарядки microUSB
Добрый день! Сегодня в ремонте смартфон бренда Prestigio модель PSP7501 Grace R7. Поступило устройство с дефектом: «для того что бы зарядить, нужно вот так вот погнуть кабель». Устройство набирало заряд только при подключении кабеля зарядки в определенном положении. Это типичный симптом не исправного разъёма зарядки, принято решение о замене разъёма. Устройство легко разбирается, после снятия задней крышки открывается доступ к болтам крепления корпуса, для разборки выворачиваем все болты и извлекаем плату устройства. Выполняем замену разъёма и проверяем, повторяется ли дефект. Дефект устранен, устройство исправно. На этом наш ремонт завершен, возвращаем довольному клиенту рабочий смартфон, не прошло и часа, а ремонт готов.
Ремонт Honor 7c (AUM-L41) — замена разъёма зарядки microUSB
Добрый день. Сегодня в ремонте смартфон Honor 7c (aum-l41) с дефектом — не заряжается, нет индикации зарядки. При подключению зарядного устройства никакой реакции телефона нет. Ток потребления нулевой. Если не много пошевелить кабель зарядного устройства то зарядка иногда идет.
На лицо все симптомы неисправного разъёма зарядки. Для замены разъёма зарядки выполняем разбор корпуса устройства, снимаем заднюю крышку, первым делом аккуратно отключаем шлейф аккумулятора что бы обесточить плату. Затем отключаем шлейф сканера отпечатков пальцев и откладываем заднюю крышку в сторону. Разъём зарядки располагается в нижней части смартфона на отдельной субплате. Снимаем все шлейфы и коннекторы с нижней субплаты, извлекаем плату с разъёмом зарядки. После извлечения плата закрепляется в специальный зажим и производится демонтаж старого разъёма зарядки. После этого отмываем плату от остатков флюса и производим осмотр. Плата в норме, выполняем впайку нового разъёма зарядки, снова очищаем плату, проверяем работу устройства, устройство заряжается, ток потребления в пределах нормы. Собираем аппарат. На этом ремонт смартфона honor 7c (aum-l41) завершен. Устройство выдано довольному хозяину.
Ремонт smart часов, замена разъёма зарядки в Ульяновске.
Всем привет, сегодня у нас в ремонте не совсем обычное для нашего сервиса устройство, это китайские Noname смарт часы. Ремонт смарт часов в ульяновске мы выполняем быстро и качественно. Всегда интересно разбирать устройства которые до этого разбирать не приходилось, так и в этот раз.

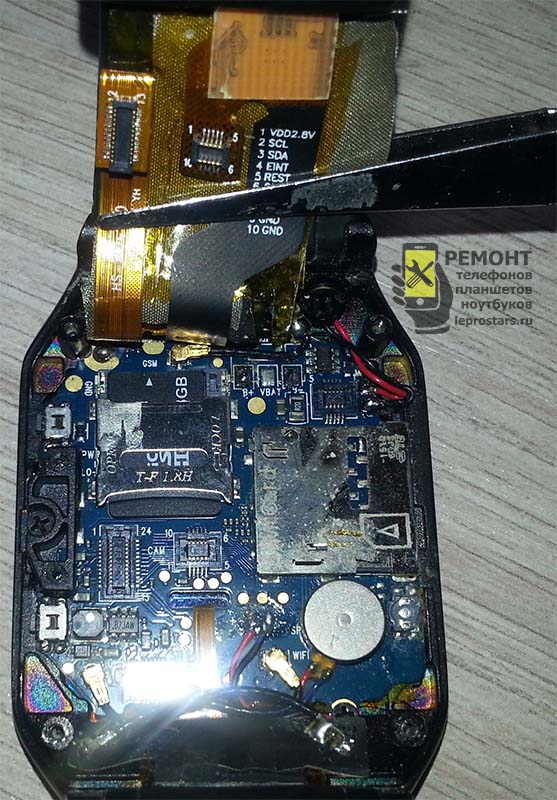

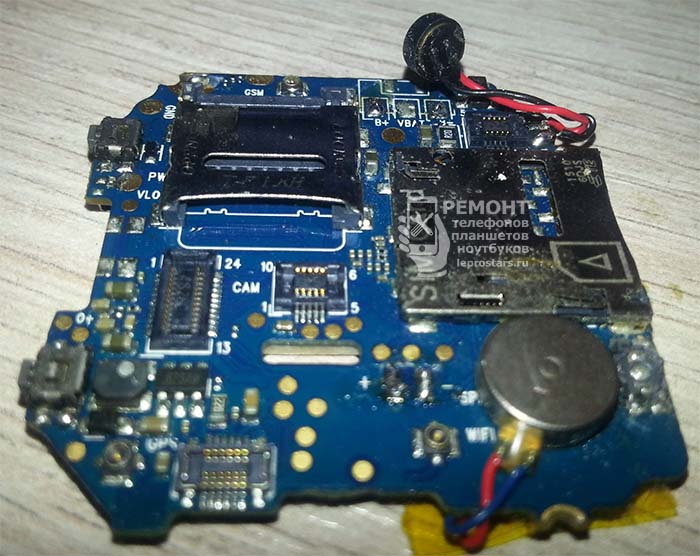

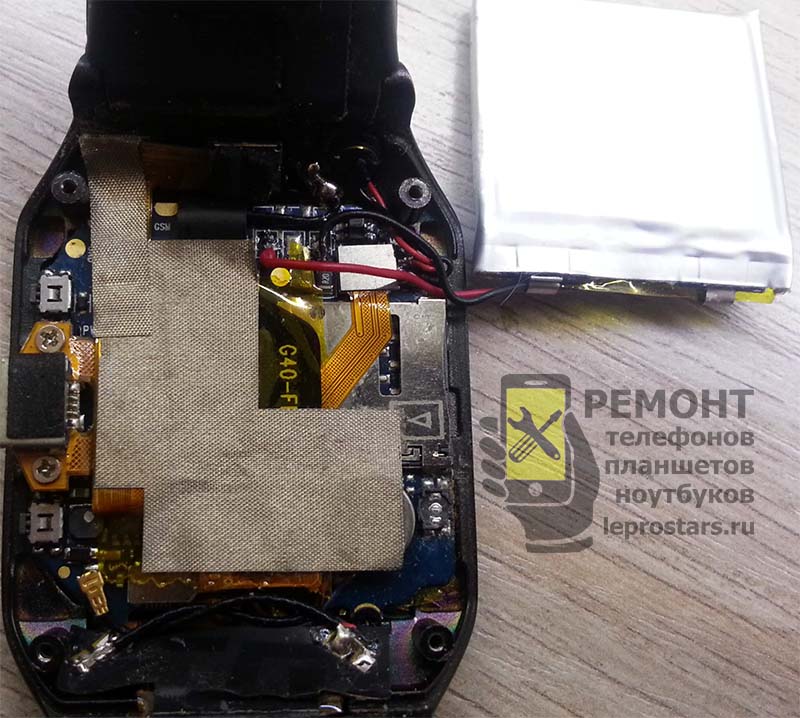

Разборка устройства простая — 4 болта на нижней части корпуса, после того как мы выкрутили болты удалось снять заднюю крышку и осмотреть «внутренности» смарт часов. Часы работают на андроид, по внутреннему устройству идентичны любому китайскому смартфону, разве что масштабы меньше. На миниатюрной плате устройства смонтирован разъём под карту памяти и карту sim. Видны миниатюрная камера и микрофон, очевидно что устройство может использоваться для разговоров в том числе. Кроме того миниатюрная камера позволит вести фото и видео съёмку. Шлейф с разъёмом питания закреплен на двух саморезах в корпусе устройста, извлекаем болты и производим замену поврежденного разъёма. Разъём совершенно обычный, micro-usb 5pin.

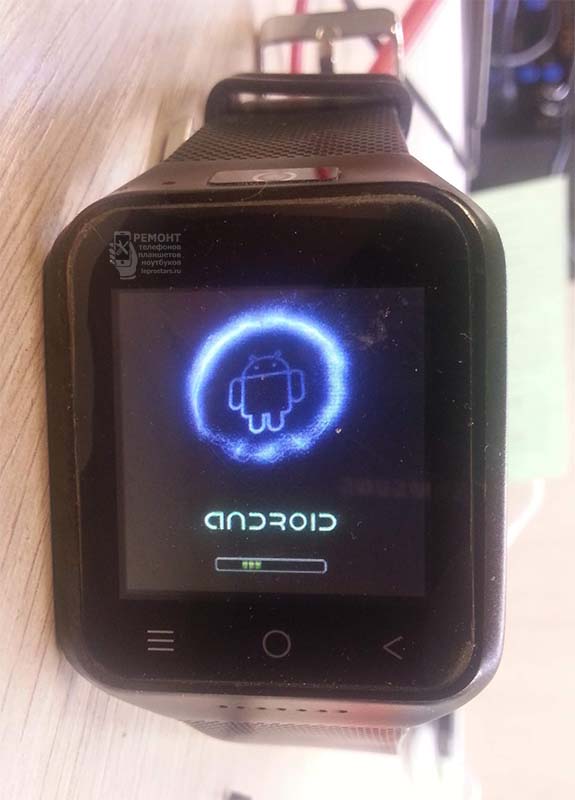

После замены разъёма зарядки тестируем работу устройство, устройство включается, заряжается. Очевидно что дефект устранен. На этом ремонт смарт часов в Ульяновске завершен, а устройство возвращено довольному хозяину.
Ремонт Samsung S3 (i9300) — замена разъёма зарядки microUSB
Сегодня в ремонте смартфон Samsung S3 (i9300) с проблемой разъёма зарядки, нужна замена разъёма. В устройстве используется оригинальный разъём samsung 11 pin. Устройство крайне простое в разборе, для того что бы добраться до разъёма устройства нужно извлечь основную плату устройства. Отвинчиваем все болты по периметру корпуса с задней стороны телефона. Выполняем разборку устройства, извлекаем плату и производим выпайку старого разъёма зарядки. После этого подготавливаем контактные площадки для пайки нового разъёма, производим впайку нового разъёма. Затем проверяем наличие дефекта. При подключении зарядного устройства устройство заряжается, дефект исправлен, а значит ремонт samsung s3 i9300 завершён. Исправное устройство выдано владельцу.
Ремонт ALLDOCUBE M5XS (T1001XS) — замена разъёма зарядки microUSB
В ремонте планшет ALLDOCUBE M5XS (T1001XS), заявленная неисправность — проблема с разъёмом зарядки micro usb, нужна замена. Была выполнена замена разъёма зарядки.
Об устройстве: типичный представитель китайского ноунейма, не качественный хрупкий пластик в оформлении задней крышки, хлипкие тонкие шлейфы, на плате следы не смытого на заводе флюса. Классика. Выложили несколько фото как пример выполненной работы и имеющегося опыта.
Ремонт ASUS ZenFone Go ZB551KL — замена разъёма зарядки

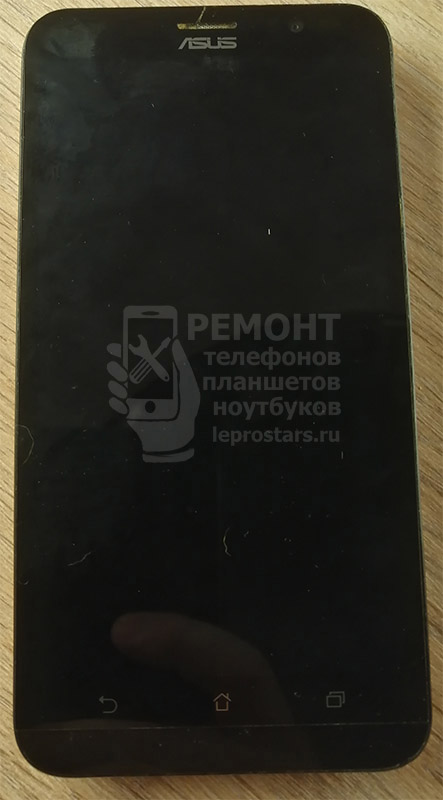

Приветствуем. Сегодня в ремонте Asus Zenfone Go (zb551kl). Заявленный дефект — «разболтался разъём», для зарядки смартфона со слов владельца нужно было ловить положение кабеля. Принято решение о замене разъёма на новый.

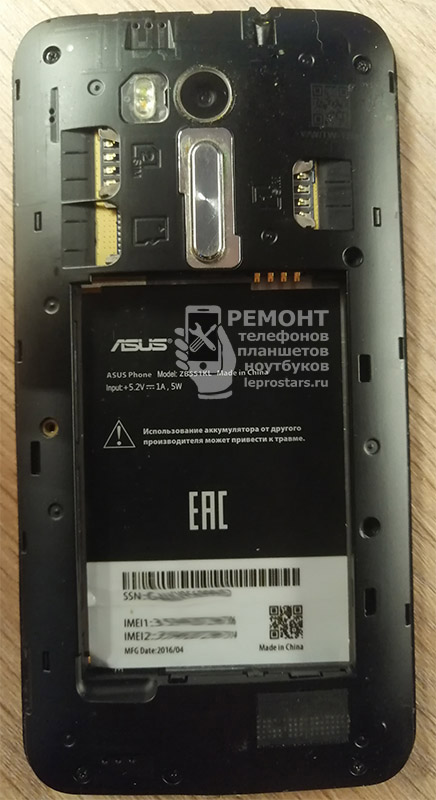

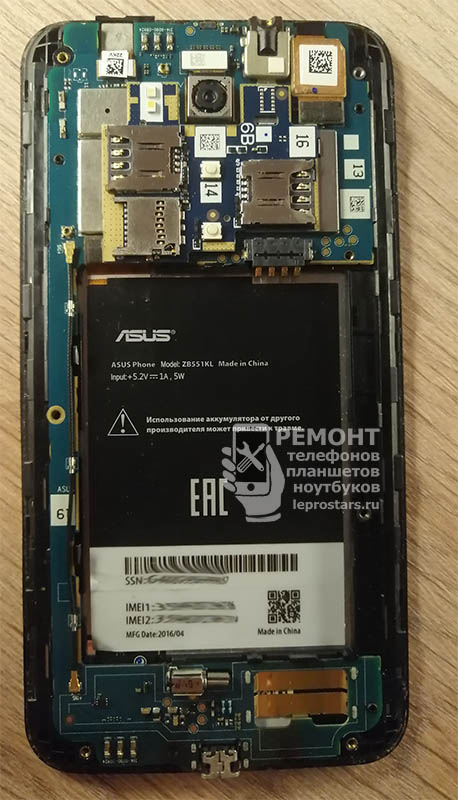

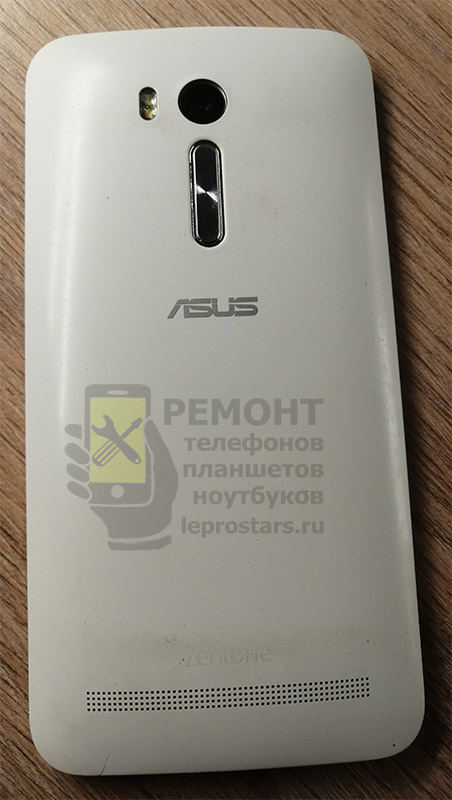

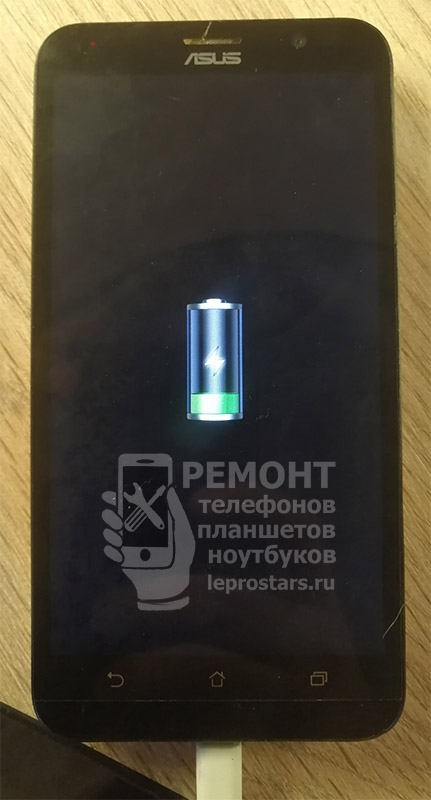

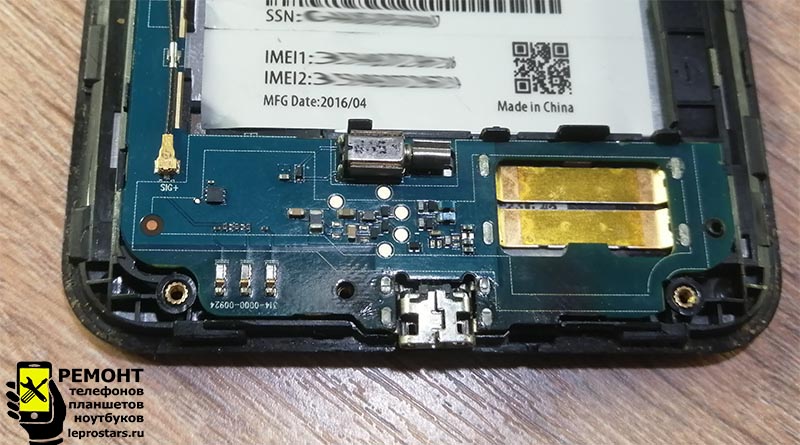

Для замены разъёма нужно полностью разобрать устройство и извлечь основную плату. Первым делом снимаем заднюю крышку и извлекаем аккумулятор. Под аккумулятором находится наклейка с моделью устройства и прочей информацией. Отвинчиваем несколько болтов по периметру корпуса и снимаем заднюю часть корпуса с рамки. Теперь снимаем все шлейфы и извлекаем основную плату. В нижней части материнской платы расположился разъём для зарядки устройства micro usb. Подготавливаем плату к замене разъёма, с помощью специального оборудования осуществляем снятие старого разъёма, подготавливаем посадочное место для пайки нового. Затем напаивается новый разъём micro usb. После этого выполняем сборку устройства и проверяем работу зарядки. Устройство заряжается, если немного пошевелить провод зарядки — зарядка не прерывается, компьютер устройство видит ,соединение с пк работает. Значит, дефект устранен и устройство может быть выдано клиенту. Спустя не продолжительное время довольный клиент продолжил использование своего смартфона с новым, исправным разъёмом зарядки.
Ремонт Huawei MediaPad T5 10.1 (AGS2-L09) — замена разъёма зарядки microUSB
Сегодня у нас в ремонте планшет популярного китайского бренда Huawei модель MediaPad T5 10.1 (AGS-L09).
В устройстве заявлен дефект — не заряжается. Во время визуального осмотра было выявлено механическое повреждение разъёма зарядки micro-usb, с клиентом согласована замена.
Для замены разъёма на этом планшете необходимо выполнить полную разборку. Для этого нужно раскрыть корпус и извлечь основную плату устройства, на которой расположился разъём зарядки. Следует заметить, что в данной модели устройства крышка с экраном закрепляется в корпусе на чрезвычайно прочных защелках, которые не так то просто открыть не повредив устройство. Нужно действовать максимально аккуратно для открытия корпуса. Открыв корпус, сразу же отключаем плату устройства от аккумулятора.
После этого производим отключение всех шлейфов. Затем отвинчиваем винты удерживающие основную плату на поверхности задней крышки. Извлекаем материнскую плату и производим замену разъёма.
Очищаем плату от остатков флюса и производим осмотр пайки в микроскоп с целью выявления дефектов пайки. Дефектов не обнаружено, производим сборку устройства и проверку на устранение дефекта. Устройство заряжается, поломка устранена. Спустя всего один час довольный клиент может продолжить использование устройства. На этом ремонт планшета Huawei MediaPad T5 10.1 (AGS-L09) в Ульяновске завершен. Вы можете быть спокойны заказывая ремонт планшета Mediapad T5 у нас. Мы имеем достаточный опыт для выполнения работы в кратчайшие сроки.
Ремонт Samsung Galaxy Grand Prime (SM-G531) — замена разъёма зарядки microUSB
В ремонте смартфоны бренда Samsung, модель чрезвычайно популярная Galaxy Grand Prime (SM-G531) главным образом из за своей доступности. Телефон темного цвета нуждается в замене разъёма зарядки microUSB, тот, что белого цвета, нуждается в замене сенсорного стекла и разъёма зарядки microUSB.
Ремонт второго аппарата будет представлен в виде фото отчета с комментариями в описании фотографий, фотографии обведены зелёной рамкой для того что бы визуально разделить первый и второй ремонт:
Клиент принял решение выполнить замену разъёма и обратился к нам. Эта модель достаточно трудная в разборке, аппарат явно не предназначен для самостоятельного ремонта. Даже если просто нет опыта в ремонте конкретно этой модели, то существует риск повредить дисплей или сенсор в процессе разборки. Для того что бы получить доступ к основной плате смартфона на которой распаян разъём нужно выполнить полную разборку аппарата, плата извлекается через дисплей, нужно аккуратно размягчить нагревом клей и извлечь внутреннюю часть с материнской платой.
При осмотре платы выявлена небольшая область залития прямо в районе разъёма зарядки.
Возможно, именно это залитие и послужило причиной возникновения дефекта. После разбора производится выпайка старого разъёма и впайка нового, работа зарядки тестируется, после чего выполняется сборка аппарата.
На этом ремонт телефона Samsung g531 окончен. При наличии опыта весь ремонт занимает не более пары часов, уже спустя не продолжительное время, в тот же день, довольный клиент продолжил использование любимого телефона.
