Чистка ноутбука Asus (A53S) и замена термопасты

Всем привет! Сегодня у нас на обслуживании ноутбук бренда Asus модель A53S. Устройство поступило с заявленной неисправностью: «Греется, через некоторое время после включения выключается». После осмотра ноутбука мы выяснили что проявление дефекта связано с перегревом ноутбука. Причиной перегрева является забитая пылью система охлаждения и высохшая термопаста. Для того что бы устранить проблемы с перегревом и самопроизвольными выключениями необходимо выполнить чистку системы охлаждения и замену термопасты.  Для выполнения чистки необходимо почти полностью разобрать ноутбук.

Выворачиваем все болты и снимаем нижнюю часть корпуса. Извлекаем материнскую плату с системой охлаждения. Вычищаем корпус и материнскую плату устройства от пыли. Снимаем систему охлаждения и разбираем её. Тщательно очищаем от пыли и остатков старой термопасты. Очищаем поверхность кристаллов процессора и видеокарты от остатков высохшей старой термопасты. Обезжириваем поверхности и наносим новый слой термопасты, мы используем arctic mx-4. Выполняем сборку устройства и тестируем работу ноутбука в стресс тестах. Ноутбук больше не перегревается. Ноутбук больше не выключается. Дефекты устранены. На этом наше обслуживание ноутбука Asus (A53S) успешно завершено. Довольный хозяин забрал исправный ноутбук спустя час после обращения в наш сервисный центр. Приглашаем и вас выполнить ремонт у нас, связаться  с нами можно на странице контактов.

Ремонт Asus ZenFone 3 (ze520kl) — замена основной камеры

Всем привет! Сегодня у нас в ремонте смартфон бренда Asus модель ZenFone 3 (ze520kl). Смартфон поступил с дефектом «не работает основная камера». До того как обратиться к нас клиент самостоятельно попытался решить вопрос произведя сброс устройства до заводских настроек. Это не помогло, камера по прежнему не работала. Этот дефект, с основной камерой, именно на этой модели Asus является типовым и встречается довольно часто. Камера выходит из строя из за влияния магнитного поля из вне. В нашем случае у клиента был чехол книжка, с магнитной защёлкой в верхней части смартфона. Магнит, удерживающий чехол в закрытом состоянии находился как раз около камеры.

Для замены основной камеры потребуется частично разобрать смартфон. Сначала отклеиваем стеклянную заднюю крышку. После этого снимаем защитный пластиковый экран с платы смартфоне. Теперь открывается доступ к разъёму подключения камеры. Обесточиваем плату отключив аккумулятор. Отключаем старую камеру и устанавливаем новую. После этого подключаем аккумулятор и тестируем работу новой камеры. Все в порядке, камера заработала. Выполняем сборку смартфона и приклеиваем заднюю крышку на место. На этом наш ремонт Asus ZenFone 3 (ze520kl) успешно завершен.

Ремонт Asus Zenfone Max Pro M1 (zb602kl) — замена разъёма зарядки microUSB

Всем привет! В ремонте смартфон Asus модель Max Pro M1 (zb602kl) с заявленным дефектом — не заряжается. При осмотре была установлена причина дефекта — механическое повреждение разъёма зарядки microUSB. Для замены разъёма на этой модели нет необходимости в полной разборке. Разъём находится на субплате в нижней части корпуса. Аккуратно снимаем заднюю крышку и заднюю часть корпуса. Затем, извлекаем субплату и производим сначала выпайку старого, а затем и впайку нового разъёма зарядки. После замены разъёма обязательно проверяем работу микрофона и других функций. Нам повезло, всё в порядке. Конкретно этот ремонт занял 30 минут в нашем сервисе. На этом наш ремонт смартфона Asus Max Pro M1 (zb602kl) успешно завершен, а исправное устройство вернулось к довольному хозяину.

Ремонт Asus Zenfone 5 (ze620kl) — замена fpc коннектора main шлейфа на материнской плате

Всем привет! Сегодня в ремонте смартфон бренда Asus. Модель Zenfone 5 (ze620kl). Поступил в ремонт этот смартфон с НЕ типовым дефектом. На материнской плате телефона вырван FPC разъём, который служит для подключения коннектора нижнего шлейфа. Что бы уточнить масштаб повреждений я привожу список дефектов, которые проявляются при такой неисправности. Не работает: зарядка, сотовая сеть, микрофон, полифонический динамик. Клиент, перед обращением к нам, обошёл несколько сервисных центров. Везде он получил отказ, так и оказался у нас. Ремонт не самый простой — зато интересный для нас в плане получения опыта.

Для того что бы приступить к работе нам необходимо извлечь материнскую плату устройства. Для этого разогреваем и отклеиваем заднюю крышку. Отключаем шлейф аккумулятора и все остальные шлейфы. Теперь плату можно достать. Разогреваем на нижнем подогреве основную плату примерно до 200 градусов. Нижний подогрев позволяет не перегревать плату, выполняя работы по пайке на низкой температуре. Производим демонтаж остатков разъёма. Вот теперь у нас есть возможность оценить степень возникших повреждений.

Не знаю как у вас — а у нас никакого ужаса картина не вызвала. На самом деле достаточно удачно всё произошло, нет проводников пропадающих между слоями. Все контактные группы отчетливо видны. Доступ для пайки достаточно удобный. Ниже, на фото, можно видеть — часть токопроводящих дорожек вырвана. Эти дорожки мы восстановим с помощью тонкого медного провода под микроскопом. Подготавливаем контактные группы на плате для пайки, для этого первым делом удаляем поврежденные обрывки проводников. Потом зачищаем, обезжириваем и пропаиваем контакты. Затем мы выполнили восстановление контактов тонким проводом.  Для большей механической прочности мы залили восстановленные дорожки специальной полимерной маской. После восстановления контактов тщательно тестируем работу устройства. Устройство работает нормально, все дефекты были устранены. Дополнительных дефектов не обнаружено. На этом наш ремонт смартфона Asus Zenfone 5 (ze620kl) успешно завершен, исправное устройство выдано довольному владельцу.

Ремонт Asus Transformer Pad (tf300t) — замена сенсорного стекла

Всем привет! Сегодня у нас в ремонте планшет бренда Asus удивившая свет аж в 2011 году. Модель устройства — Transformer Pad (tf300t), заявленный дефект — разбился, экран работает, сенсор нет. Поступило устройство соответственно для замены этого самого сенсорного стекла. Клиент самостоятельно заказал новое сенсорное стекло в Китае. Обратился к нам уже после получения посылки. Для замены сенсорного стекла на этой модели необходимо выполнить полную разборку устройства. Аккуратно снимаем заднюю крышку, отвинчиваем все болты которые нам попадаются в процессе. Для того что бы не забыть расположение элементов можно сделать фото.

После полной разборки прогреваем сборку экрана на сепараторе и отклеиваем разбитое стекло. Тестируем работу нового сенсорного стекла.  Тут нас поджидал неприятный сюрприз — сенсор самопроизвольно хаотично срабатывал. Проблема на этой модели — типовая, решается не сложной калибровкой сенсора. После калибровки еще раз тестируем работу устройства — теперь оно работает корректно. Производим вклеивание и сборку устройства. Дефект устранен, на этом наш ремонт планшета Asus Transformer Pad (tf300t) успешно завершен, а устройство выдано довольному хозяину.

Ремонт Asus ZenFone 2 Laser (ze500kl) — замена разъёма fpc дисплейного модуля

Всем привет, сегодня у нас в ремонте смартфон бренда Asus модель ZenFone 2 Laser (ze500kl). Изначально телефон попал к нам с дефектом «разбит экран, замена модуля». После разбора и осмотра устройства были обнаружены следы коррозии на коннекторе дисплейного модуля, один из контактов выгорел из за этого не было изображения на новом дисплейном модуле который мы установили. Нами был найден телефон-донор на котором присутствовал необходимый разъём, точно такая же модель но с меньшим объёмом постоянной памяти. С донорского аппарата мы аккуратно демонтировали необходимую деталь (коннектор модуля экрана) и установили её на телефон клиента. После пересадки поврежденной запчасти потребовалось восстановить часть проводящей дорожки до разъёма, которая так же была подвержена действию коррозии. Для того что бы получить доступ к проводнику потребовалось демонтировать разъём sim-коннектора, так как он перекрывал доступ к плате. Ремонт телефона asus zenfone 2 laser нами на этом закончен. Телефон исправен и уже возвращен довольному клиенту.

Ремонт ASUS ZenFone Go ZB551KL — замена разъёма зарядки

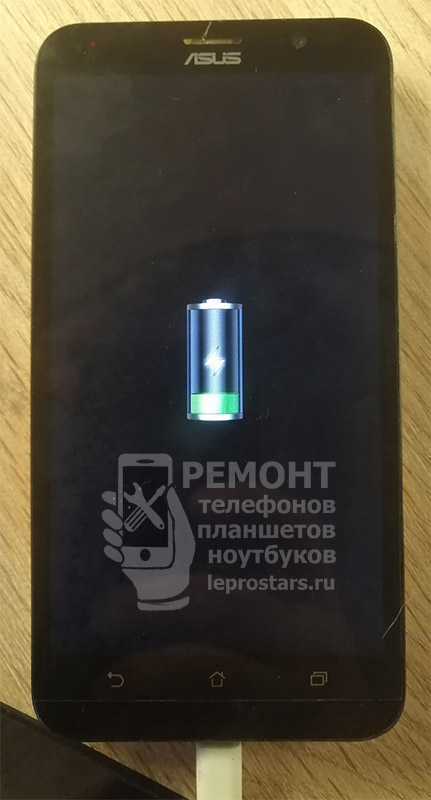

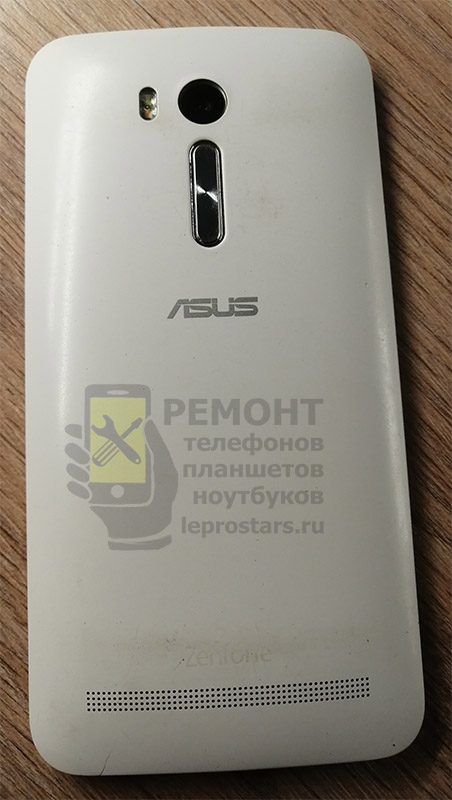

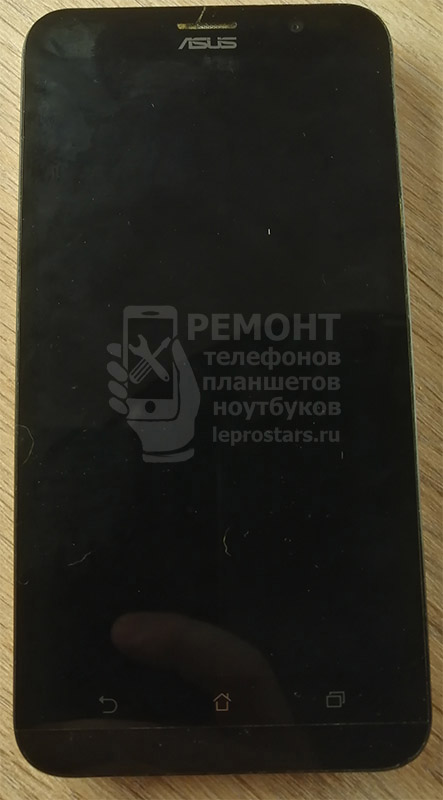

Приветствуем. Сегодня в ремонте Asus Zenfone Go (zb551kl). Заявленный дефект — «разболтался разъём», для зарядки смартфона со слов владельца нужно было ловить положение кабеля. Принято решение о замене разъёма на новый.

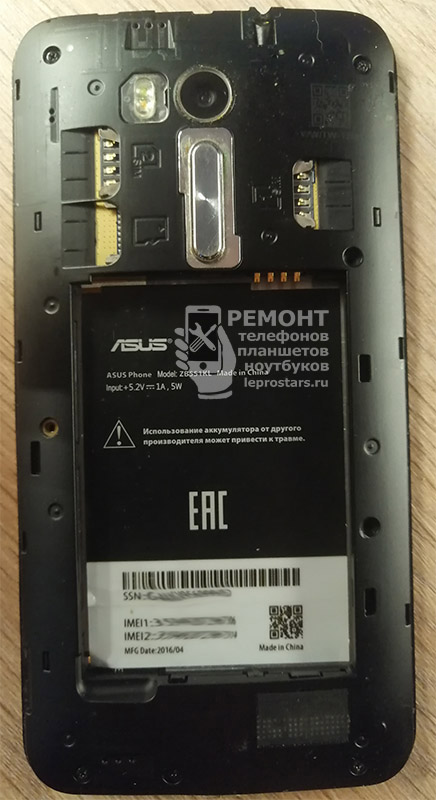

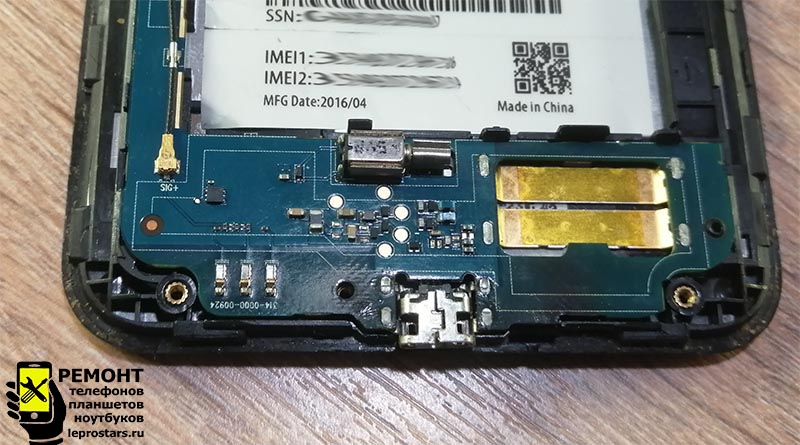

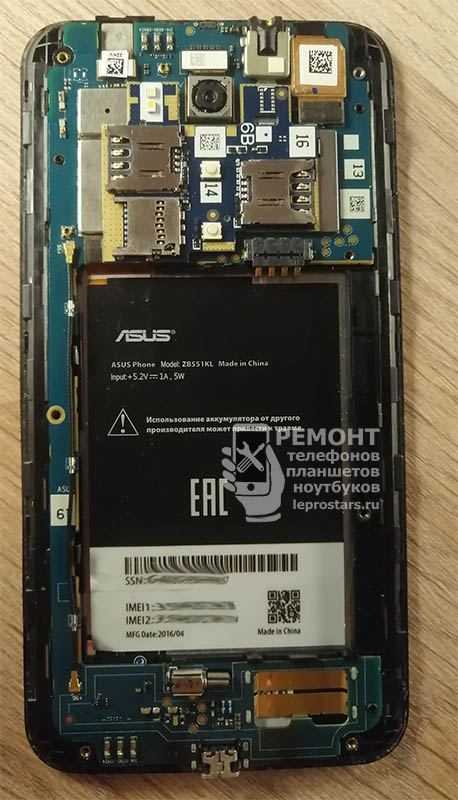

Для замены разъёма нужно полностью разобрать устройство и извлечь основную плату. Первым делом снимаем заднюю крышку и извлекаем аккумулятор. Под аккумулятором находится наклейка с моделью устройства и прочей информацией. Отвинчиваем несколько болтов по периметру корпуса и снимаем заднюю часть корпуса с рамки. Теперь снимаем все шлейфы и извлекаем основную плату. В нижней части материнской платы расположился разъём для зарядки устройства micro usb. Подготавливаем плату к замене разъёма, с помощью специального оборудования осуществляем снятие старого разъёма, подготавливаем посадочное место для пайки нового. Затем напаивается новый разъём micro usb. После этого выполняем сборку устройства и проверяем работу зарядки. Устройство заряжается, если немного пошевелить провод зарядки — зарядка не прерывается, компьютер устройство видит ,соединение с пк работает. Значит, дефект устранен и устройство может быть выдано клиенту. Спустя не продолжительное время довольный клиент продолжил использование своего смартфона с новым, исправным разъёмом зарядки.

Ремонт Asus Zenfone 3 Max (zc553kl) — прошивка смартфона

Доброго времени суток, сегодня мы выполняем ремонт телефона фирмы Asus модель Zenfone 3 Max (zc553kl). Смартфон сразу с несколькими неисправностями, изначально пришел с заявленным дефектом «не включается». В ходе диагностики выяснилось, что дефект связан с отсутствием питания, аккумулятор смартфона был разгерметизирован и потерял всю свою ёмкость. Клиент попытался самостоятельно произвести замену аккумулятора (не доставая лоток сим и не отворачивая болты закрепляющие корпус) и механически повредил корпус смартфона, лоток сим, шлейф кнопок включения\громкости. После замены шлейфа кнопок включения и аккумулятора выяснилось, что смартфон пребывает в состоянии бесконечной загрузки на логотипе Asus. Hardreset и очистка кэша не помогли, после согласования с клиентом, принято решение о прошивке Asus. Возможность входа в recovery сохранилась, что делает прошивку более удобной, можно залить новую версию ПО используя microSD.

Asus Zenfone 3 Max (zc553kl) recovery, проверка региона прошивки
Asus Zenfone 3 Max (zc553kl) recovery, проверка региона прошивки

Для начала проверяем регион установленной прошивки, затем пробуем зашить через обновление. В этом конкретном случае, у нас уже была проверенная прошивка с таким же регионом, поэтому сразу проводим попытку прошивки.

Asus Zenfone 3 Max (zc553kl) recovery, прошивка НЕ успешна, как видим на снимке, система ругается на устаревшее ПО
Asus Zenfone 3 Max (zc553kl) recovery, прошивка НЕ успешна, как видим на снимке, система ругается на устаревшее ПО

Как видим, попытка не успешная. На смартфоне установлена версия ПО, которая новее той, что мы пытаемся использовать. Заходим на официальный сайт Asus, выполняем поиск подходящей, самой свежей на сегодня версии, пытаемся прошить повторно.

Asus Zenfone 3 Max (zc553kl) находим и подготавливаем к установке новейшую версию ПО с официального сайта производителя
Asus Zenfone 3 Max (zc553kl) находим и подготавливаем к установке новейшую версию ПО с официального сайта производителя

Несколько минут на проверку версии и видим что прошивка успешно завершена.

Asus Zenfone 3 Max (zc553kl) recovery, прошивка успешно завершена, можно перезагрузить устройство и проверить на работоспособность.
Asus Zenfone 3 Max (zc553kl) recovery, прошивка успешно завершена, можно перезагрузить устройство и проверить на работоспособность

Выполняем перезагрузку устройства и проверяем ушел ли дефект по бесконечной загрузке. Дефект устранен, после включения тестируем основные функции телефона на наличие других дефектов, всё в порядке. Ремонт завершен, устройство исправно.

Asus Zenfone 3 Max (zc553kl) устройство успешно загрузилось и работает
Asus Zenfone 3 Max (zc553kl) устройство успешно загрузилось и работает

Ремонт Asus ZenFone 2 Laser (ze500kl) — прошивка смартфона

Сегодня в ремонте смартфон фирмы Asus модель ZenFone 2 Laser ZE500KL Смартфон попал к нам после неудачной попытки самостоятельной прошивки устройства. После очередной попытки смартфон просто перестал включаться, зависая на этапе демонстрации логотипа Асус при загрузке. С клиентом согласована потеря всех данных, их на телефоне и не было т.к. до того как телефон попал к нам клиент уже сделал несколько сбросов настроек. Сделав вайпы кэша data и userdata мы убедились что картина не изменяется, принято решение произвести прошивку смартфона. Эта модель удобно прошивается с флешки через стандартное встроенное рекавери, скачиваем сервисную прошивку и производим прошивку.

Asus ZE500KL ZenFone 2 Laser прошивка черезе флешку и встроенное рекавери
Asus ZE500KL ZenFone 2 Laser прошивка черезе флешку и встроенное рекавери
Asus ZE500KL ZenFone 2 Laser прошивка черезе флешку и встроенное рекавери прошла успешно
Asus ZE500KL ZenFone 2 Laser прошивка черезе флешку и встроенное рекавери прошла успешно

После прошивки устройство стало включаться и нормально функционировать, и было возвращено довольному хозяину.

Asus ZE500KL ZenFone 2 Laser первое включение после прошивки заняло несколько минут
Asus ZE500KL ZenFone 2 Laser первое включение после прошивки заняло несколько минут
Asus ZE500KL ZenFone 2 Laser первое включение после прошивки заняло несколько минут, телефон успешно включился и запустился
Asus ZE500KL ZenFone 2 Laser первое включение после прошивки заняло несколько минут. Телефон успешно включился и запустился, этот ремонт телефонов завершён и передан довольному хозяину, который продолжил использование любимого гаджета.
